Cajas octagonales vs. rectangulares: ¿diferencias y aplicaciones de cada accesorio eléctrico?

Cuando se trata de instalaciones eléctricas, los detalles técnicos son cruciales para garantizar tanto la seguridad como la eficiencia del sistema. Entre los componentes más importantes se encuentran las cajas octagonales y rectangulares, dos tipos de cajas de conexiones eléctricas que cumplen funciones específicas en la protección de los cables y la distribución de energía. Sin embargo, a pesar de ser parte del mismo sistema, estas cajas tienen características y aplicaciones muy distintas que deben considerarse al momento de realizar cualquier instalación.

En este artículo, exploraremos las principales diferencias entre las cajas octagonales y rectangulares, las ventajas de cada una y cuándo es conveniente optar por cada tipo, basándonos en las especificaciones de cada accesorio eléctrico. Entender estas diferencias ayudará a realizar instalaciones más seguras y eficientes, evitando fallas que puedan comprometer la durabilidad del sistema.

¿Qué son las cajas octagonales y rectangulares?

Cajas octagonales

Las cajas octagonales son accesorios eléctricos caracterizados por tener una forma de octágono, es decir, con ocho lados. Son comúnmente utilizadas en instalaciones donde se requiere una mayor capacidad para albergar conexiones eléctricas, como en la instalación de interruptores, enchufes y otros dispositivos. Su diseño permite una distribución más amplia del espacio interior, lo que facilita la colocación de más cables sin comprometer la seguridad.

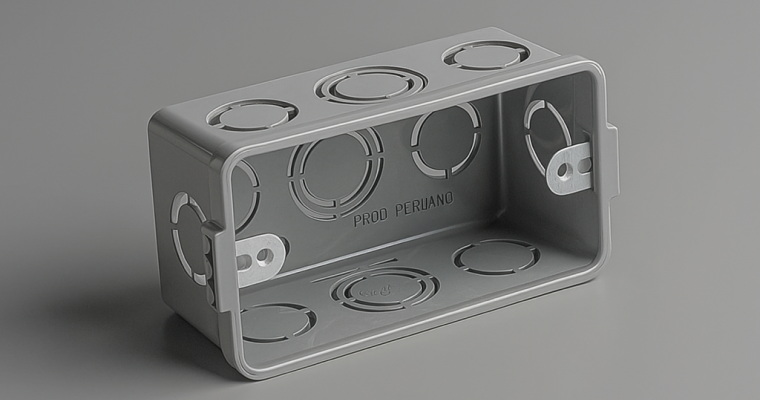

Cajas rectangulares

Por otro lado, las cajas rectangulares tienen una forma simple y tradicional de cuatro lados, que las hace fácilmente reconocibles y ampliamente utilizadas en proyectos eléctricos. A pesar de su diseño más compacto, estas cajas también cumplen una función crucial en la protección de conexiones, especialmente cuando se requieren cajas de menor capacidad. Son útiles para instalaciones donde los dispositivos a conectar no necesitan un espacio amplio.

Diferencias entre las cajas octagonales y rectangulares

Aunque ambas cumplen con funciones similares, suelen ser usadas para diferentes dispositivos dentro del sistema de iluminación, por una lado las cajas octagonales suelen ser usadas para luminarias o focos y las cajas rectangulares para tomacorrientes e interruptores.

Uso en instalaciones específicas

Las cajas octagonales son comúnmente utilizadas en instalaciones de iluminación, particularmente en sistemas de techos falsos o en proyectos de techado que requieren una mayor capacidad de conexión. También son muy comunes en aplicaciones donde se necesita mayor resistencia mecánica. Las cajas rectangulares, en cambio, se utilizan con mayor frecuencia como caja de paso en las de distribución de energía, toma corriente o interruptor.

¿Cuándo usar cada tipo de caja eléctrica?

Ambos tipos de cajas tienen aplicaciones específicas que deben tenerse en cuenta al momento de elegir la opción adecuada para un proyecto eléctrico. Aquí te mostramos algunos ejemplos de cuándo y por qué deberías optar por cada una:

1. Cuándo elegir una caja octagonal

Las cajas octagonales son ideales para instalaciones en las que el espacio es más amplio o cuando se necesita albergar una mayor cantidad de conexiones. Son perfectas para luminarias o focos tanto en techos como en paredes.

Ejemplos de uso:

• Instalación de luces empotradas en techos.
• Instalaciones donde se necesite conectar varios dispositivos al mismo tiempo.
• Instalación de focos en paredes de pasadizos o patios.

2. Cuándo elegir una caja rectangulares

Las cajas rectangulares se suelen usar en pardes interiores como exteriores para colocar diversos tipos de accesorios como los interruptores (simples, dobles y triples), toma corrientes (simples, dobles, triples) y mixtos.

Ejemplos de uso:

• Instalaciones de interruptores y enchufes en paredes.
• Conexiones para electrodomésticos en cocinas y baños.
• Para enchufes e interruptores en jardines y exteriores.

Consideraciones al elegir una caja de conexiones

Cuando se trata de seleccionar entre una caja octagonal o rectangulares, es importante tomar en cuenta ciertos aspectos técnicos y estructurales:

1. Material de fabricación

Ambos tipos de cajas pueden ser fabricadas en materiales como PVC, acero o aluminio. El material de la caja afecta su durabilidad, resistencia al fuego y facilidad de instalación.

Una de las ventajas de las cajas fabricadas en PVC, es que su aislamiento eléctrico evita generar cortos circuitos, a diferencia de los hechos en acero y aluminio.

2. Requisitos de espacio

Es fundamental considerar el número de cables y conexiones que se van a alojar dentro de la caja. Si se espera que la instalación crezca o se expanda, elegir una caja de mayor capacidad, como la octagonal, puede ser más conveniente.
